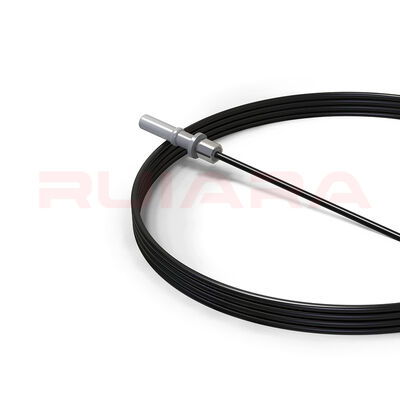

HFBR-4501 HFBR-4511 Ensemble de câbles POF

NotreL'assemblage de câbles HFBR-4501 HFBR-4511 POF estIl s'agit d'un câble en fibre optique en plastique simple fini destiné à la commande industrielle, à la communication entre le système électrique et le système électrique, à l'interconnexion des équipements et aux interfaces optiques de type Broadcom/Avago Versatile Link.

La construction standard utilise1.0 mm de fibres optiques en plastique PMMA, un noir2Vêtement en PE de 0,2 mmNous fabriquons l'assemblage fini par le câblage, la coupe, la terminaison du connecteur,décapage à l'aide d'anneaux métalliques, finition des fibres et assemblage final.

C'est uneun ensemble de câbles POF passifs à canal uniqueIl ne détermine pas par lui-même la vitesse de transmission des données du système ou la distance maximale de communication; celles-ci dépendent de l'ensemble du lien émetteur/fibre/récepteur.

HFBR-4501 et HFBR-4511 appartiennent à la catégorieFamille de connecteurs Broadcom/Avago versatile LinkDans le système simplex standard, le côté HFBR-4501 est gris et le côté HFBR-4511 est bleu.

La différence de couleur est principalement utilisée pour identifier les côtés émetteur et récepteur de la liaison optique.Je ne sais pas.Cela signifie que la fibre optique en plastique elle-même est directionnelle.

Broadcom utilise actuellement les numéros de pièces formelsLe code HFBR-4501Z est utilisé.etPour les véhicules à moteur électrique, tandis que les HFBR-4501 et HFBR-4511 restent courants dans les manuels d'équipement, la documentation ancienne et les recherches de marché.mais il ne doit pas être confondu avec un ensemble de câbles d'origine Broadcom.

Position typique du maillon:

Le produit fourni ici est un ensemble de câbles terminé plutôt qu'une paire de connecteurs montés sur un câble fini acheté.

Notre champ de fabrication comprend:

• Couverture de câbles POF et construction de câbles

• Contrôle de la coupe et de la longueur

• Ensemble de connecteurs HFBR

• Installation d'anneaux de crimping en métal

• Assemblage facultatif du coffre et du capuchon antipoussière

• Décapage et finition des fibres

• Assemblage final et inspection

This manufacturing scope allows the cable construction and finished assembly to be configured around actual equipment and project requirements instead of being limited to a single fixed off-the-shelf cable format.

Les dessins de produits existants couvrent des ensembles de 1 m, 2 m et 3 m avec des tolérances de longueur définies et des exigences de perte de l'ensemble complet.

Pour les longueurs personnalisées, l'assemblage doit être défini par plus que la valeur nominale du mètre.construction de câbles, et l'exigence de perte optique applicable pour l'assemblage fini doivent être confirmées ensemble.

Le marché plus large des ensembles HFBR-4501 / HFBR-4511 comprend des câbles courts et des longueurs allant jusqu'à des dizaines de mètres, de sorte que les demandes de longueur personnalisée sont courantes dans cette catégorie de produits.La longueur pratique d'un système spécifique, cependant, doit également s'adapter au budget optique de l'émetteur, du récepteur, de la longueur d'onde, de l'atténuation de la fibre, des pertes de connecteur, de la température et du débit de données requis.

Les spécifications POF utilisent souvent plusieurs valeurs de perte différentes qui ne doivent pas être mélangées.

La perte de transmission en fibre nue, l'atténuation du câble en jaquette, la perte de couplage du connecteur ou de l'adaptateur et la perte complète de l'insertion de l'assemblage du câble décrivent des objets différents.

Par exemple, les câbles à puce nus de la série Mitsubishi SK, les câbles à puce couverts de Mitsubishi, les câbles à puce Broadcom, les adaptateurs d'accouplement HFBR,et nos ensembles finis de 1 m / 2 m / 3 m utilisent toutes des définitions de perte et des conditions d'essai différentes.

Pour l'achat et la mise en correspondance des systèmes, la valeur la plus pertinente est la spécification applicable à lal'assemblage fini est fourni, et non une valeur de fibre nue ou de câble tiers copiée dans le cahier des charges du câble.

Notre guide d'installation des câbles de saut HFBR POF spécifie:

• Radius de flexion minimum du câble:22 mm

• Force de traction temporaire pendant l'installation:≤ 50 N

• Charge de traction à long terme:≤ 1 N

• Gardez les extrémités optiques exemptes de poussière, d'huile, de rayures et de contamination

• Évitez de vous plier trop, de vous tordre, de vous nouer et de vous déplier de force.

• Confirmer la compatibilité avant d'exposer le câble à des produits de nettoyage, des huiles, des solvants, des adhésifs, des plastifiants ou d'autres produits chimiques

Ces conditions s'appliquent au câble de saut HFBR fini et ne doivent pas être remplacées par des valeurs de flexion ou de traction tirées de spécifications de câbles à fibre nue ou de câbles tiers non liées.

La construction standard documentée est une2.2 mm de câble noir en PE, mais les projets industriels peuvent nécessiter des caractéristiques mécaniques ou environnementales différentes.

En fonction du projet, l'assemblage peut être développé autour de exigences telles que:

• Construction d'un gilet ignifuge ou sans halogène

• Amélioration de la résistance aux produits chimiques ou aux huiles

• Soulagement supplémentaire des contraintes

• Construction de câbles renforcés ou lourds

• Matériaux de veste alternatifs

• Protection mécanique supplémentaire

• Dispositions différentes des bottes et du capuchon

La température requise, les performances de flamme, la résistance chimique et la résistance mécanique doivent être traitées comme une combinaison dequalité de la fibre, matériau de la veste, connecteur, structure du câble et validation de l'assemblage fini.

Pour cette raison, nous ne transférons pas automatiquement un câble ou un connecteur tiers de température, UL, flamme ou classification mécanique à l'ensemble complet.

Les interfaces HFBR-4501/HFBR-4511 sont utilisées dans les liaisons optiques industrielles où l'isolation électrique, l'immunité aux interférences électriques et une simple interconnexion par fibre à courte distance sont requises.

Les applications pertinentes sont les suivantes:

• Automatisation des usines

• Systèmes de commande et de bus de terrain industriels

• Contrôle électronique de puissance

• Isolement galvanique à haute tension

• Communication de protection et de contrôle de la sous-station

• Interconnexion des équipements industriels

• Liens optiques de planche à planche et de rack à rack

La documentation ABB en fournit un exemple concret: l'unité de protection et de contrôle REF542plus identifie unInterface optique TX gris HFBR-4501et unInterface optique RX bleue HFBR-4511La documentation ABB SPACOM/SPA montre également les connecteurs HFBR-4501/4511 utilisés dans les liaisons de communication de protection et de contrôle POF.

Ces références confirment l'environnement d'application de l'interface. La compatibilité finale avec un dispositif particulier doit encore être vérifiée par rapport à l'interface de l'équipement, la longueur requise,et le budget optique du système.

Pour l'assemblage fini actuel, le contrôle de la qualité peut être organisé autour des caractéristiques définies par le dessin du produit applicable, notamment:

• Apparence et construction du câble

• Longueur et configuration

• Ensemble de connecteurs et de crampons

• Condition de la face finale de la fibre

• Perte optique du montage complet dans les conditions d'essai spécifiées

Pour les exigences de l'OEM ou du projet, une validation supplémentaire peut être organisée pour des éléments tels que la rétention des connecteurs, les performances de traction des câbles, la sélection des matériaux, les exigences de température,Performance à la flamme, ou autres conditions environnementales.

Des dessins techniques, des informations dimensionnelles et des instructions d'installation peuvent également être fournis selon la configuration du produit.Les documents de conformité et les rapports d'essais doivent correspondre au BOM réel., la version du matériau et la portée du projet plutôt que d'assumer des certifications de connecteurs ou de câbles de tiers.

PourEnsembles de câbles HFBR-4501 / HFBR-4511 POF, longueurs personnalisées, structures de câbles industriels, exigences OEM ou configurations spécifiques à l'équipement,Envoyez-nous la longueur et les détails de votre demande.pour la configuration et le devis.
