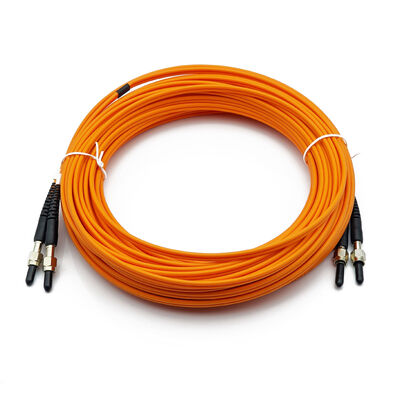

Assemblages de câbles à fibre optique SMA905

Les ensembles de câbles à fibre optique SMA905 sont disponibles avecPOF, HCS/PCF et fibres de silice multimodepour les équipements industriels, la spectroscopie, l'éclairage, la détection et les applications d'instruments optiques.

Nous fournissons des ensembles de câbles SMA905 standard et personnaliséstype de fibre, taille du noyau, ouverture numérique, gamme de longueurs d'onde, longueur du câble, structure de la pochette et combinaison de connecteursLes options de terminaison SMA905 à SMA905 et hybrides sont disponibles pour les OEM, le remplacement, les petits lots et les besoins spécifiques au projet.

Options de fibres SMA905 disponibles

Assemblages de câbles SMA905 POF

Ensembles de pièces de poche pour les véhicules de type POF SMA905sont adaptés à des applications industrielles nécessitant un noyau en fibres volumineuses et une construction flexible de câbles.

Mitsubishi ESKA SK-40 est disponible en option POF avec:

• Taille de fibre de 980/1000 μm

• N.A. 0.5

• longueur d'onde de référence de 650 nm

• 2.2 mm de câble simplex

• 2.2 × 4,4 mm de câble duplex

Les options de veste en PVC, PE et LSZH peuvent être configurées en fonction de l'environnement d'installation.

Assemblages de câbles SMA905 HCS / PCF

Les ensembles HCS/PCF SMA905 sont disponibles pour les équipements industriels et les systèmes optiques spécialisés nécessitant un noyau plus petit que le POF typique de 1 mm.

Une configuration de 200/230 μm est couramment utilisée pour les applications industrielles, tandis que d'autres tailles de noyau peuvent être fournies en fonction des équipements et des exigences du projet.

Assemblages de câbles de silice multimode SMA905

Les ensembles multimodes de silice SMA905 conviennent à la spectroscopie, aux instruments optiques, aux systèmes d'éclairage et de mesure.

Le diamètre du noyau, l'ouverture numérique et la gamme de longueurs d'onde sont sélectionnés en fonction des exigences de la source lumineuse, du système optique et de la transmission.

Options de configuration du connecteur et du câble

Les ensembles de câbles SMA905 peuvent être fournis dans différentes combinaisons de connecteurs et de câbles, notamment:

• SMA905 à SMA905

• SMA905 à FC

• SMA905 à ST

• SMA905 à l'extrémité du ferrule ou de l'équipement personnalisé

• Construction simple ou duplex

• Vêtements en PVC, PE ou LSZH

• Cable renforcé ou protégé mécaniquement

• Longueur et diamètre extérieur du câble sur mesure

• Étiquetage, marquage et emballage personnalisés

Les configurations peuvent être adaptées aux exigences d'interface optique et d'installation physique de l'équipement.

Termination et contrôle qualité

Les ensembles de câbles SMA905 peuvent être traités avec les éléments suivants:

• Coupe de fibres

• Préparation et polissage de la face finale

• Nettoyage

• Ensemble de connecteurs

• Inspection de la face finale

• Vérification optique selon les exigences du projet

Notre capacité de terminaison prend en charge les assemblages de POF, HCS/PCF et de fibres de silice personnalisés pour les exigences spécifiques de l'équipement.

Applications

Les ensembles de câbles à fibre optique SMA905 peuvent être configurés pour:

• Équipement d'automatisation industrielle

• Systèmes de contrôle

• Capteurs optiques

• Systèmes de spectroscopie

• Instruments optiques

• Systèmes d'éclairage

• Équipement de mesure

• Assemblages optiques OEM

• Cables de remplacement et de maintenance

Pour les applications laser ou à plus grande puissance, la fibre, la structure des connecteurs et la conception de la face finale doivent être évaluées séparément.Les ensembles de câbles standard SMA905 ne doivent pas être considérés comme adaptés à la fourniture d'énergie à haute puissance..

Assemblages de câbles SMA905 personnalisés

Nous soutenons des assemblages SMA905 personnalisés basés sur les exigences du projet.

La personnalisation disponible comprend:

• Type de fibre

• Taille du cœur et du revêtement

• Numérique ouverture

• Longueur du câble

• Diamètre extérieur du câble

• Matériau de la veste

• Construction simple ou duplex

• Combinaison de connecteurs

• Protection mécanique

• Étiquetage et marquage des câbles

• Emballage

• Exigences en matière d'inspection et d'essais

Les projets POF peuvent également utiliser une extrusion de jaquette et des structures de câbles personnalisées.

Pour les exigences de conformité RoHS, REACH ou autres, la documentation applicable doit être confirmée en fonction de la configuration réelle de la fibre, du connecteur, de l'enveloppe et du câble fini.

Contactez-nous pour unassemblage de câbles à fibre optique SMA905 sur mesureadapté à vos équipements et aux exigences du projet.
